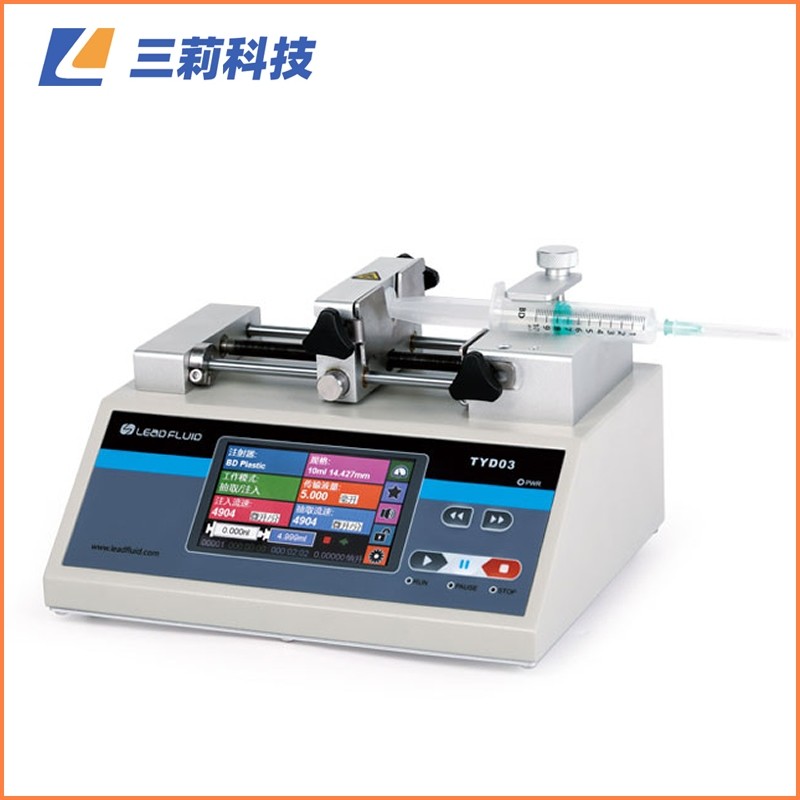

TYD03-01型實驗室注射泵110mm行程可裝卡1支注射器或玻璃進樣針

?通道數： 1

?線速度范圍：0.2μm/min～30mm/min

?額定線性推力：>16kgf

產品詳情

★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

● TYD03-01型實驗室注射泵采用一體化臺式設計，4.3寸高清液晶觸摸屏顯示及操作，可裝卡1支塑料注射器或玻璃進樣針，注射器容量范圍寬至10μL～60mL，流量范圍0.037nL/min～16.663mL/min；

● 使用優.異.的控制系統和精密的機械結構，行程控制精度誤差＜±0.35%，多種工作模式可選，功能強大，非常適用于科研試驗中各種流體的高精度微量傳輸；

● 傳動絲杠的固定方式采用高強度航空軸承，相對于傳統的銅套軸承，絲杠的使用壽命得到顯.著地提高，且精度更高；

● 強大的抗電磁干擾性能，可在高壓靜電電場下連續穩定運行；

● RS485通訊，兼容Modbus協議，可與計算機、PLC、單片機等多種上位機組成自動化控制系統。

功能及特點

? 可裝卡1支塑料注射器或玻璃進樣針

? 多種工作模式選擇

? 彩色液晶觸摸屏，操作方便快捷

? 支持屏幕鎖定，按鍵靜音操作

? 按鍵配指示燈，工作狀態清晰明確

? 支持多種標準注射器，可自定義注射器

? 高精度控制

? 注射器保護和堵車報警

? RS485通訊，支持MODBUS協議

? 外部信號控制啟停和方向

? 寬范圍電源輸入

? 全金屬外殼

技術參數

?工作模式：注射，抽取，先注射后抽取，先抽取后注射，連續循環

?通道數： 1

?行程：110mm

?行程分辨率：0.03125μm/μstep

?線速度范圍：0.2μm/min～30mm/min

?線速度調節分辨率：0.2μm/min

?行程控制精度：誤差<±0.35%（行程>較大行程的30%時）

?額定線性推力：>16kgf

?推力調節：1～100%任意可調

?注射器規格：10μL～60mL

?注射器選擇： 內置主要廠家，主要型號注射器供選擇；可使用自定義注射器,直接輸入注射器內徑

?液量范圍：0.037nL/min～16.663mL/min

?液量校正：通過校正程序獲得液量

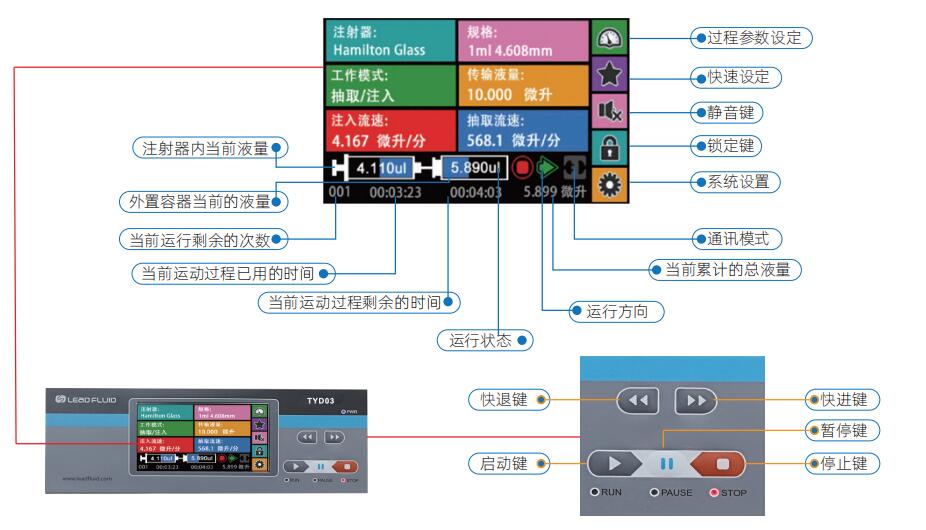

?顯示：4.3寸彩色液晶；同屏幕顯示傳輸液量，剩余液量，流量，運行方向，注射器規格等；動畫顯示運行狀態

?操作方式：觸摸屏+常用功能按鍵

?掉電記憶：保持掉電前設置參數

?其他功能：暫停和停止；按鍵音提示；鎖定參數；快進和快退；顯示亮度調節

?狀態信號輸出：1路指示啟停狀態，1路指示方向狀態

?控制信號輸入：1路指示啟動狀態，1路指示方向信號

?通信接口：RS485，MODBΜS協議

?外形尺寸：245x195x140mm

?重量：3.2kg

?適用電源：AC100V～240V  50/60Hz

?工作環境：環境溫度: 5～40℃，相對濕度: <80%

注射器規格與流量參考表

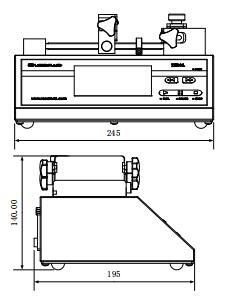

尺寸圖（單位：mm）
