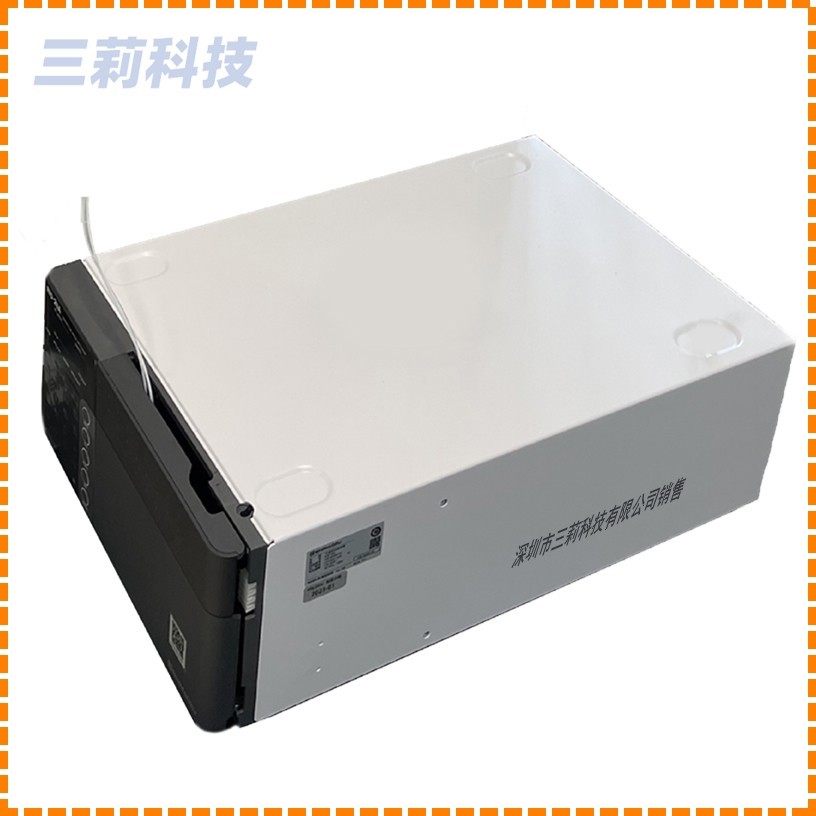

液相色譜儀檢測器系統（RID-20A示差折光檢測器）

.1）流通池類型，2 室型；

.2）折射，帶有光定量自動調節器；

.3）折光指數范圍1.00-1.75；

.4）檢測范圍0.25 ~ 512 μRIU；

.5）漂移0.2μRIU/h (純水流速1mL/min，purge關)；

.6）線性范圍600μRIU（折光系數，儀器響應的遮光率）；

.7）噪聲≤2.5nRIU (純水，響應時間:1.5秒)；

.8）響應時間0.1 , 0.25 , 0.5 , 1 , 1.5 , 2 , 3 , 6 sec；

.9）全自動歸零，自動歸零范圍：全范圍；

.10）偏差調節范圍10μRIU；

.11）偏置分辨能力50nRIU；

.12）積分儀輸出DC 0 ~ 1V；

.14）靈敏度2mV/μRIU , 8mV/μRIU；

.15）池體積8μL

.16）流速范圍：常用值0.2 ~ 3.0mL/min，蕞大值10mL/min (溶劑：純水)

.17）蕞大背壓50kPa

.18） 死體積IN → Cell: ca. 60μL，Cell → OUT: ca. 600μL，All(Cell →

OUT: ca.670μL

.19）溫控OFF, 30 ~ 55℃ (1℃ step), 77℃ Temp. fuse

.20）通信端口USB

.21）接觸液體部分材質SUS316L、PTFE、石英玻璃

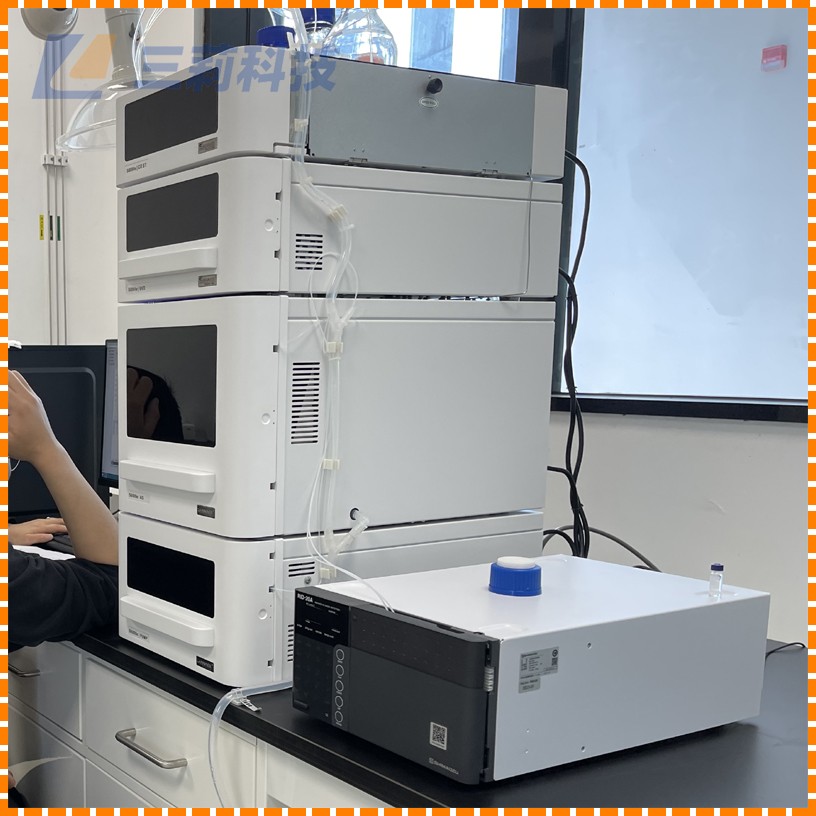

示差折光檢測器是一種通用型檢測器，它可與輸液泵，色譜柱，進樣器等組成凝膠滲透色譜儀或高效液相色譜儀系統，也可以配置適當的進樣系統作為單獨的分析儀器使用

原理與結構

示差檢測器是連續檢測樣品流路與參比流路間液體折光指數差值的檢測器，是根據折射原理設計的，屬偏轉式類型。 檢測器的光路是由光源、凸鏡、檢測池、反射鏡、平板玻璃、雙光敏電阻等主要部件組成，檢測池有參比，測量兩個池室，它們對光路來說是串聯的。光源通過聚光鏡和夾縫在光欄前成像，并作為檢測池的入射光，出射光照在反射鏡上，光被反射，又入射到檢測池上，出射光在經過透射鏡照到雙光敏電阻上形成夾縫像。雙光敏電阻是測量電橋的兩個橋臂，當參比池和測量池流過相同的溶劑時，使照在雙光敏電阻的光量相同，此時橋路平衡，輸出為零。當測量池中流過被測樣品時，引起折射率變化使照在雙光電阻上的光束發生偏轉，使雙光敏電阻阻值發生變化，此時由電橋輸出訊號，即反映了樣品濃度的變化情況。

優缺點

優點:對糖類檢測靈敏度較高，其檢測限可達10g/ml;穩定性好，操作方便。

缺點:該檢測器對多數物質的靈敏度低(約10g/ml),通常不用于痕量分析;受環境溫度、流動相組成等波動的影響較大，不適合梯度洗脫。
