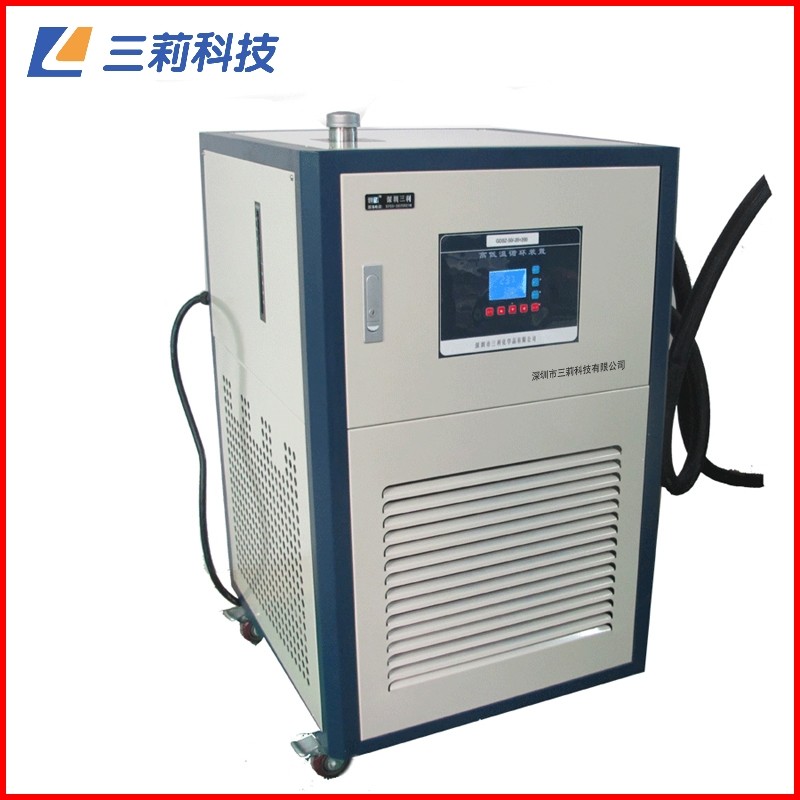

20升-20度高低溫一體機 GDSZ-20/-20+200高低溫循環裝置
工作原理
本產品既有制冷功能，又有加熱功能。由制冷單元、加熱單元、循環系統、控制系統組成。
制冷部分是利用全封閉壓縮機機械制冷，板式換熱器、膨脹閥、壓力保護器等組成以達到降溫要求；加熱部分是利用電加熱管對循環液進行加熱。并通過內置循環泵、外接循環管路將冷媒或熱媒輸送到配套設備夾層內，間接為反應器內物料進行降溫及加熱反應。

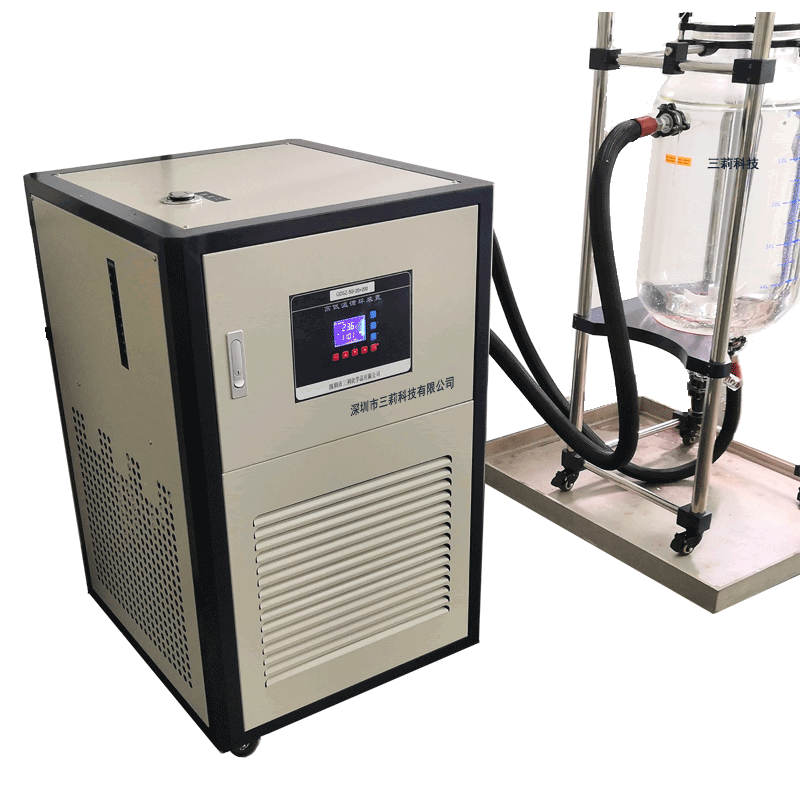

外循環時，從本產品的上出口管路連接到釜體的下方進口管路，循環液再從上方循環口通過管路回到本產品的下部回口，形成一個完整的循環空間。
技術參數
名稱 | 高低溫循環裝置 | |
型號 | GDSZ-20/-20+200 | |
使用溫度范圍 | -20 ～+200 | |
環境溫度 | 5 ~35 ℃ | |
環境濕度 | ≤70％通風 | |
電 源 | 單相220V/50HZ | |
安 全 保 護 | 延時、過電流、過熱、超溫 | |
顯示屏 | 液晶屏顯示、按鍵操作 | |
控溫精度 | ±0.1℃ | |
傳感器 | PT100 | |
整機總功率 | 4570W | |
加熱功率 | 3000W | |
壓縮機 | 規格 | 2P |
數量 | 1 | |
功率 | 1470W | |
制冷量 | 4648W | |
循環泵 | 功率 | 100W |
揚程 | 4-6M | |
流量 | 20-40L/min | |
壓力 | ≤0.4MPa | |
板式換熱器 | 換熱面積 | 0.53㎡ |
制冷劑 | R22 | |
機體材質 | 冷板噴塑防腐 | |
外循環接口 | 6分絲口配6分×2米金屬循環管兩根 | |
循環液 | 甲級硅油 | |
機器占空間尺寸 | 710×780×1055mm寬深高 | |
機器凈重 | 115KG | |
外包裝尺寸 | 720×630×1220mm 木箱0.56m3 | |
包裝重量 | 131KG | |
