MFR熔體質(zhì)量流動(dòng)速率儀和MVR熔體體積流動(dòng)速率儀的區(qū)別

MFR熔體質(zhì)量流動(dòng)速率儀和MVR熔體體積流動(dòng)速率儀的區(qū)別？

參考：GB/T 3682-2000熱塑性塑料熔體質(zhì)量流動(dòng)速率和熔體體積流動(dòng)速率的測(cè)定

熔融指數(shù)儀，亦稱熔體流動(dòng)速率測(cè)定儀，是一種表示塑膠材料加工時(shí)的流動(dòng)性的數(shù)值。

它是美國(guó)量測(cè)標(biāo)準(zhǔn)協(xié)會(huì) （ASTM） 根據(jù)美國(guó)杜邦公司 （DuPont） 慣用的鑒定塑料特性的方法制定而成，其測(cè)試方法是：先讓塑料粒在一定時(shí)間（ 10 分鐘）內(nèi)、一定溫度及壓力（各種材料標(biāo)準(zhǔn)不同）下，融化成塑料流體，然后通過(guò)一直徑為 2.1mm 圓管所流出的克（ g ）數(shù)。其值越大，表示該塑膠材料的加工流動(dòng)性越佳，反之則越差。

最常使用的測(cè)試標(biāo)準(zhǔn)是 ASTM D 1238 ，該測(cè)試標(biāo)準(zhǔn)的量測(cè)儀器是熔融指數(shù)儀 。單位： g/10min

測(cè)試的具體操作過(guò)程是：將待測(cè)高分子（塑料）原料置入小槽中，槽末接有細(xì)管，細(xì)管直徑為 2.095mm ，管長(zhǎng)為 8mm 。加熱至某溫度（常為 190 度）后，原料上端藉由活塞施加某一定重量向下壓擠，量測(cè)該原料在 10 分鐘內(nèi)所被擠出的重量，即為該塑料的流動(dòng)指數(shù)。有時(shí)您會(huì)看到這樣的表示法： MI25g/10min ，它表示在 10 分鐘內(nèi)該塑料被擠出 25 克。一般常用塑料的 MI 值大約介于 1~25 之間。 MI 愈大，代表該塑料原料粘度愈小及分子重量愈小，反之則代表該塑料粘度愈大及分子重量愈大。

熔體（質(zhì)量）流動(dòng)速率用MFR表示，單位為：克/10分鐘（即g/min）

公式表示：MFR（θ、mnom）=tref×m/t=600×m/t（g/10min）

式中：θ——試驗(yàn)溫度

mnom——標(biāo)稱負(fù)荷Kg

m——切斷的平均質(zhì)量g

tref——參比時(shí)間（10min）：600

t——切斷的時(shí)間間隔單位：秒。

例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.081克、0.086克、0.081克、0.089克、0.082克。

切斷的平均質(zhì)量m=（0.081+0.086+0.081+0.089+0.082）÷5=0.0838≈0.084(克)

代入公式：MFR=600×0.084/30=1.680（克/10分鐘）

除了熔體流動(dòng)速率（ MFR ）質(zhì)量法，還可以用熔體體積流動(dòng)速率（ MVR ）體積法熔體流動(dòng)速率儀來(lái)進(jìn)行測(cè)定。

熔體流動(dòng)速率，原稱熔融指數(shù)，其定義為：在規(guī)定條件下，一定時(shí)間內(nèi)擠出的熱塑性物料的量，也即熔體每 10min 通過(guò)標(biāo)準(zhǔn)口模毛細(xì)管的質(zhì)量，用 MFR 表示，單位為 g/10min 。熔體流動(dòng)速率可表征熱塑性塑料在熔融狀態(tài)下的粘流特性，對(duì)保證熱塑性塑料及其制品的質(zhì)量，對(duì)調(diào)整生產(chǎn)工藝，都有重要的指導(dǎo)意義。

近年來(lái)，熔體流動(dòng)速率從 “ 質(zhì)量 ” 的概念上，又引伸到 “ 體積 ” 的概念上，即增加了熔體體積流動(dòng)速率。其定義為：熔體每 10min 通過(guò)標(biāo)準(zhǔn)口模毛細(xì)管的體積，用 MVR 表示，單位為 cm3/10min 。從體積的角度出發(fā)，對(duì)表征熱塑性塑料在熔融狀態(tài)下的粘流特性，對(duì)調(diào)整生產(chǎn)工藝，又提供了一個(gè)科學(xué)的指導(dǎo)參數(shù)。

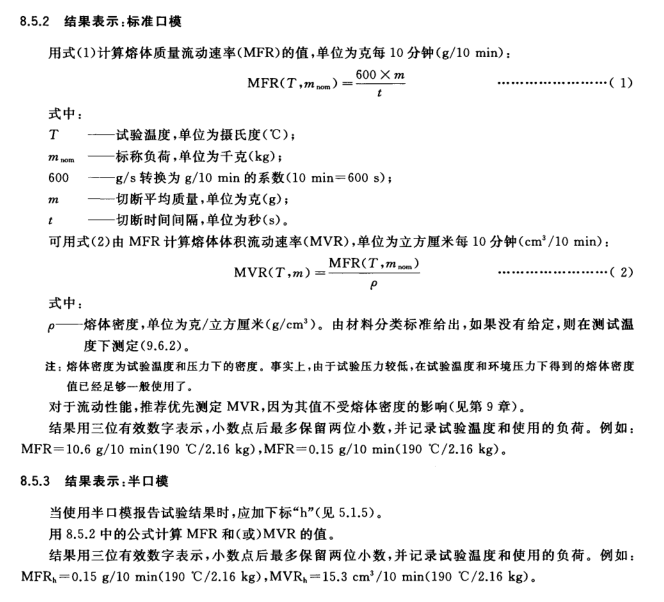

MVR測(cè)定：

目前，一般而言的熔體流動(dòng)速率都是指熔體質(zhì)量流動(dòng)速率MFR，而在最近的國(guó)家標(biāo)準(zhǔn)中，已根據(jù)ISO1133－1997，增加了“熔體體積流動(dòng)速率”的內(nèi)容。定義：熔體體積流動(dòng)速率是指熱塑性材料在一定溫度和壓力下，熔體每10min通過(guò)規(guī)定的標(biāo)準(zhǔn)口模的體積，用MVR表，單位： cm/10min.

它從體積的角度出發(fā)，來(lái)表達(dá)熱塑性材料在熔融狀態(tài)下的粘流特性，對(duì)調(diào)整生產(chǎn)工藝，提供了科學(xué)的指導(dǎo)參數(shù)。

測(cè)定方法及計(jì)算

熔體流動(dòng)速率與熔體體積流動(dòng)速率已在最近的 ISO 標(biāo)準(zhǔn)中明確提出，我國(guó)的標(biāo)準(zhǔn)也將作相應(yīng)修訂，而在進(jìn)出口業(yè)務(wù)中，熔體流動(dòng)速率的測(cè)定也將很快得到應(yīng)用。

熔體流動(dòng)速率(Melt mass-flow rate ，簡(jiǎn)稱MFR，熔體質(zhì)量流動(dòng)速率)，也指熔融指數(shù)（MI，melt index），是在標(biāo)準(zhǔn)化熔融指數(shù)儀中于一定的溫度和壓力下，樹(shù)脂熔料通過(guò)標(biāo)準(zhǔn)毛細(xì)管在一定時(shí)間內(nèi)（一般10min）內(nèi)流出的熔料克數(shù)，單位為g/10min。熔體流動(dòng)速率是一個(gè)選擇塑料加工材料和牌號(hào)的重要參考依據(jù)，能使選用的原材料更好地適應(yīng)加工工藝的要求，使制品在成型的可靠性和質(zhì)量方面有所提高。
