客戶反映干燥箱加熱慢如何調節儀表參數加以改善

分享到：

時間：2023-04-18 17:32:30

客戶反映干燥箱加熱慢如何調節儀表參數加以改善

初始值【只代表儀表初始值，您使用的設備,工廠已經做了修改】

P	比例帶	0～滿量程0.0～滿量程	比例作用調節，P越大比例作用越小，系統增益越低，P=0為位式控制，不靈敏區為0.4。	15
I	積分時間（再調時間）	10～3600 秒	積分作用時間常數，I越大，積分作用越弱	300
d	微分時間（預調時間）	0～3600 秒	微分作用時間常數，d越大，微分作用越強，并可克服超調	100
Ar	過沖抑制	0～200%	當Ar的數值越小，控制器抑制溫度超調的能力越強	100


1；長按弟一個鍵4秒左右，出現LK密碼改成18，再點按弟一個鍵進去。找到說明書參數里面那個PID，一個P, 一個I，一個D，三個參數。

2；先記住原來的PID參數【不是初始值】，z-好寫在筆記本上，方便查詢使用【或許后面需要改回】

3; 升溫溫速率調快，要把P適當調小，D改成I的三分之一，AR改成100【AR是過沖抑制值】。P調小點；D調小點；每次調P的時候，一次3到5左右，調D時候，調 50到100內看看效果。

4；調整后會有改善，但是會沖溫的。具體調多少？要實驗多次。

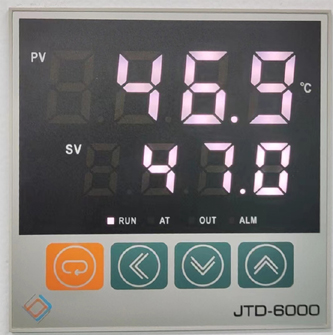

JTD-6000智能LED溫度控制器各功能參數見下表

提示符	名稱	設定范圍	說明	初始值
Pb	零位調整（截距）	-100～999 -100.0～999.9	當控制器的零位誤差較大，滿度誤差較小時，調整該值，一般Pt100很少調整該值; Pb=實際溫度值-當前測量顯示溫度值	0
PK	滿度調整（斜率）	-1000～2000	當控制器的零位誤差較小，滿度誤差較大時，調整該值。PK=4000×(水銀溫度計讀數值-當前溫度測量值)/當前溫度測量值，一般Pt100先調整該值。	0
rH	上量程設置	0～400℃ 0.0～400.0	調整rH，能使儀表的測量范圍為0～rH(℃)。	按用戶要求
AL	報警設定	0～滿量程0.0～滿量程	當溫度超過SP+AL值時，報警燈亮，報警輸出。	6
P	比例帶	0～滿量程0.0～滿量程	比例作用調節，P越大比例作用越小，系統增益越低，P=0為位式控制，不靈敏區為0.4。	15
I	積分時間（再調時間）	10～3600 秒	積分作用時間常數，I越大，積分作用越弱	300
d	微分時間（預調時間）	0～3600 秒	微分作用時間常數，d越大，微分作用越強，并可克服超調	100
Ar	過沖抑制	0～200%	當Ar的數值越小，控制器抑制溫度超調的能力越強	100
t	加熱周期	1～100秒	繼電器輸出≮20s,SSR和可控硅開關≮2s,僅作用于加熱側	3
dp	小數點 設置	0～1	DP=0顯示分辨率為1℃；DP=1顯示分辨率為0.1℃，	1
CE	計時單位	0～1	0是以分鐘計時單位；1是以小時為計時單位。	0
drt	開門檢測	0～50.0	10s內檢測到溫度下降drt視為開門檢測，設為0表示無此功能。(制冷無次功能，無參數) 注：帶制冷控制無此參數	0
