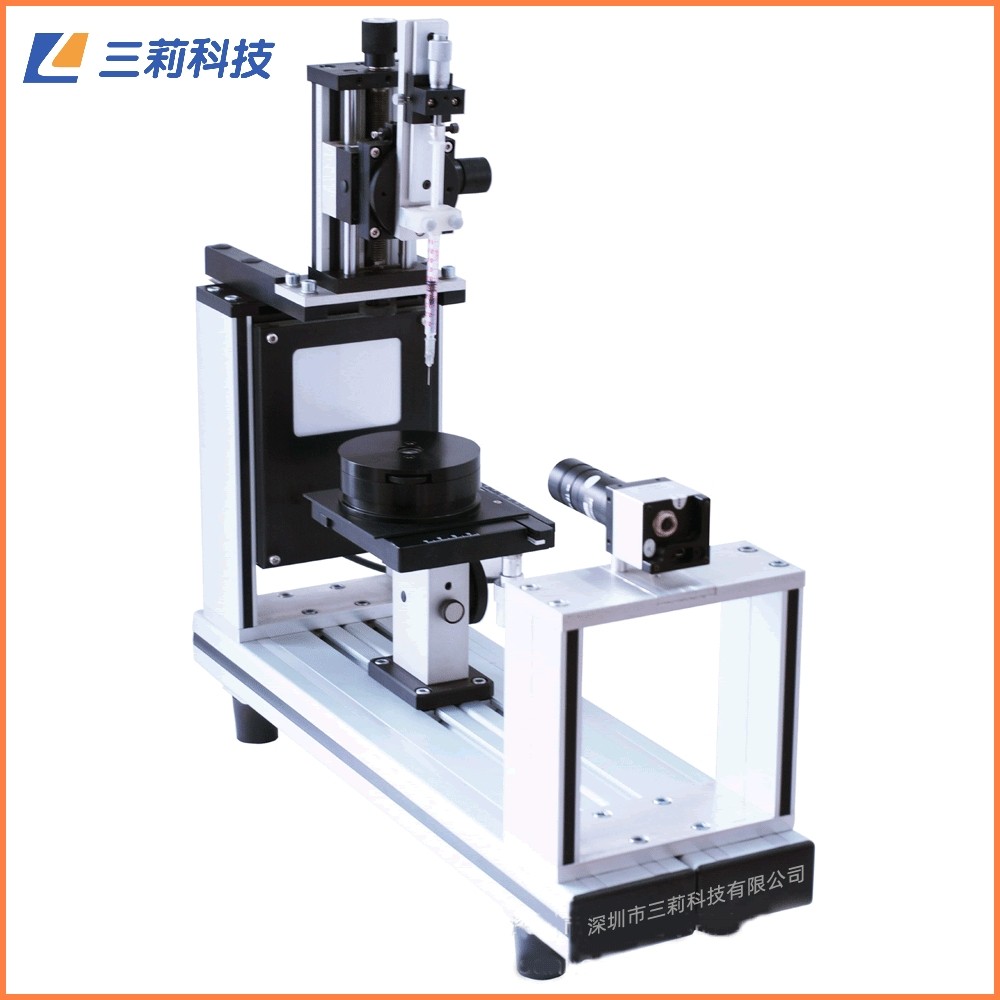

CAT-1水滴角接觸角儀 固體接觸角表面能測量儀 液體表面張力測定儀


JCY系列接觸角儀是一款標準型的用于測量固體接觸角表面能等和液體表面張力的儀器。采用先進的光學視頻測量技術，將由高精度工業攝像機拍攝的圖像送到計算機進行數據處理，功能，操作非常方便。符合ASTM D 724、ASTM D 5946、ISO15969等標準。廣泛用于工礦企業實驗室的質量檢測以及大專院校的科學研究。
水滴角、接觸角測定儀

主要技術特點：
1. 采用先進的CCD數字攝像機，具有高分辨率、高精度和采用高精度數字高清晰度；zui高分辨率：1280×1024， 幀頻：15或45/秒，
2. 高亮度LED背景光源系統，發光均勻，亮度連續可調；
3. 進樣系統方向可調（上下、左右、傾斜），可方便地得到所需要求的液滴；
4. 采用微量進樣裝置，可控制液滴量的大小，手動控制可達0.1μl（采用高精度注射泵可達0.005μl）；
5. 三維樣品臺;
6. CONTA 3.0接觸角分析軟件，基于WINDOWS XP以及WINDOWS 7等操作平臺，界面友好、操作方便、功能強大、測值：
① 接觸角法測量固體的表面張力。自動計算功能包括：θ/2法、切線法計算接觸角，可自動計算或手動（修正）計算；左右接觸角對比；多點接觸角比較；
② 一液法、二液法表面自由能、液滴量、固體粘附力計算；
③ 動態接觸角分析系統，可連續拍照，自動記錄不同時間下接觸角的變化，進行前進角、后退角、      傾斜角以及滾動角分析；
④ 懸滴法測量液體的表面張力，計算功能包括：S-H表格法、形狀因子法；
⑤ 軟硬件相結合的水平校準方法，能準確方便地找到水平基線；
⑥ 測試結果以測試報告的方式保存在數據庫里，可壓縮備份、可自動生成EXCEL文件；
⑦ 測試環境設置、液體字典維護；
⑧ 軟件亮度修正功能

技術參數：
型號 CAT-1
攝像系統 CCD數字相機 + 高性能顯微鏡頭
zui高分辨率 1280×1024
幀頻 15或45/秒
水平解析度 ＞850線
拍照方式 單張/連續
光源  連續可調亮度的LED冷光源，發光均勻、
所攝圖像的輪廓更清晰、分辨率更高
接觸角分析方法 θ/2法、切線法，可自動計算或手動（修正）計算
接觸角測量范圍  0 ～ 180°
接觸角測試分辨率 0.01°
接觸角測試精度 0.1°
固體表面能等 一液法、二液法表面自由能、液滴量、固體粘附力計算
樣品臺位移 前后：60mm； 左右35mm； 上下50mm，樣品臺可水平調整
樣品臺尺寸 100×100mm
樣品蕞大尺寸 200×200mm 或 φ200mm
樣品蕞大厚度 ≤30mm
進樣方式 微量進樣器
恒溫平臺 選件
主機外形尺寸 525×160×450（長×寬×高）
主機凈重 12kg
電源及功率 220V、0.2KW

使用說明書1
應用領域：
印刷行業油墨與紙張、塑料、金屬之間的潤濕情況或附著力
高性能合成材料的開發
半導體材料、硅晶片、玻璃等表面潔凈度的確定
化妝品和制藥行業，例如乳霜或粉末表面性能的研究
紡織材料
用表面活性物質進行表面處理
吸水性物質的吸附行為
儀器性能穩定、！保修一年，終身維修！
