SLMP-160E金相試樣單盤磨拋機

重要注意事項和安全信息

Important notices and safety information

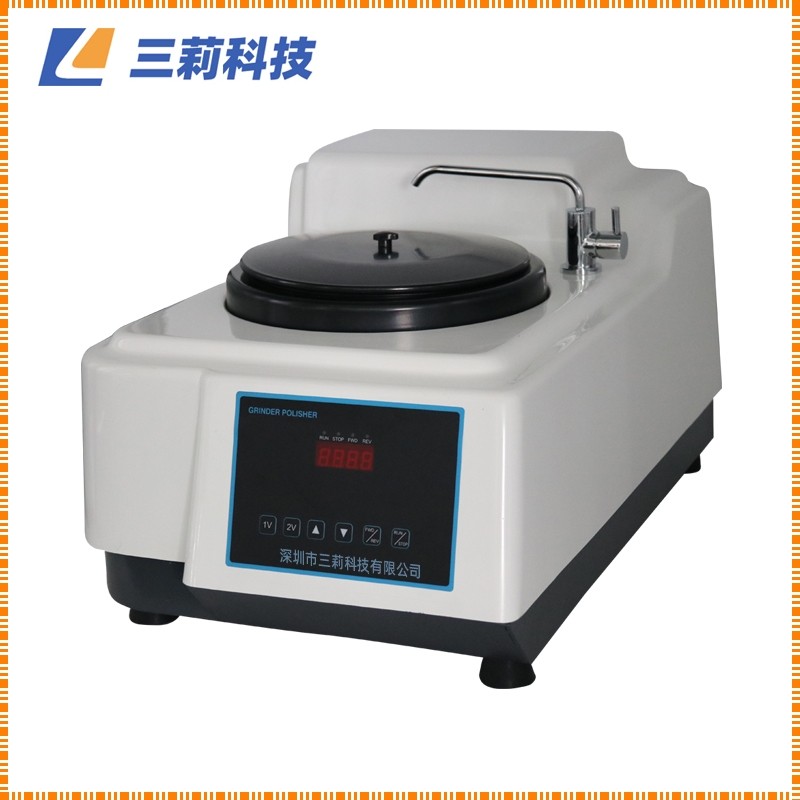

SLMP-160E型金相試樣磨拋機為單盤臺式機，適用于對金相試樣進行粗磨、精磨和拋光操作。

本機采用微處理器控制系統，可直接獲得50-600轉/分鐘之間的轉速，從而使本機具有更加廣泛的應用性。是用戶用來制作金相試樣必不可少的設備。

本機帶有冷卻裝置，可以在研磨拋光時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。該機使用方便、，是工廠、科研單位以及大專院校實驗室的理想制樣設備。

該磨拋機由底座、電機、磨拋盤及控制面板等組成。本機采用玻璃鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

主要技術指標

Main Specifications

?    磨拋盤直徑：       Φ203mm（可訂制Φ230mm、Φ250mm）

?    磨拋盤轉速：       50-600轉/分鐘（無級變速） 150轉/分鐘 和 300轉/分鐘（兩級定速）

?    砂紙直徑：    Φ200mm（可訂制Φ230mm、Φ250mm）

?    試樣直徑：    出廠標配φ30mm（可訂制直徑φ22-φ45mm）

?    工作電壓：    220V  50HZ

?    輸入功率：    550W

?    外形尺寸：    500*910*475mm

?    凈    重：    35KG

各部件功能簡介

Brief introduction of each component function

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

磨拋機控制面板：對工作盤進行轉速及磨拋時間設置；整機啟動、停止控制。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

擋水圈：磨拋過程中防止水外濺。

產品優勢

Product advantages

01 本機采用玻璃鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

02  全銅水

操作鍵盤及顯示

Operation keyboard and display

A：顯示屏：設備上電后，啟動后顯示當前轉速。

B：啟動鍵：按啟動健，設備運轉。

C：停止鍵：具有運轉停止和故障復位雙重功能，按停止鍵運轉停止  。當系統出現過壓、過載、過熱、過流、欠壓、短路等故障時，設備自動停機 ,按停止鍵，可使系統自動復位。

D：轉向鍵：按轉向鍵可自由切換機器的運轉方向，可以在運轉中切換。

E：V鍵和2V鍵：是二級定速鍵。按V鍵，磨拋盤轉速為150轉/分鐘，按2V鍵，磨拋盤轉速為300轉/分鐘， V鍵和2V鍵可在啟動前預置，也可以運轉中設定。

F：△鍵和▽鍵：為無級調速鍵，機器在運轉過程中，按△鍵，轉速上升，按▽鍵轉速下降。

裝 箱 單

Packing List
