雙控制系統SNMP-2DE金相試樣雙盤自動磨拋機

重要注意事項和安全信息

ISNMPortant notices and safety information

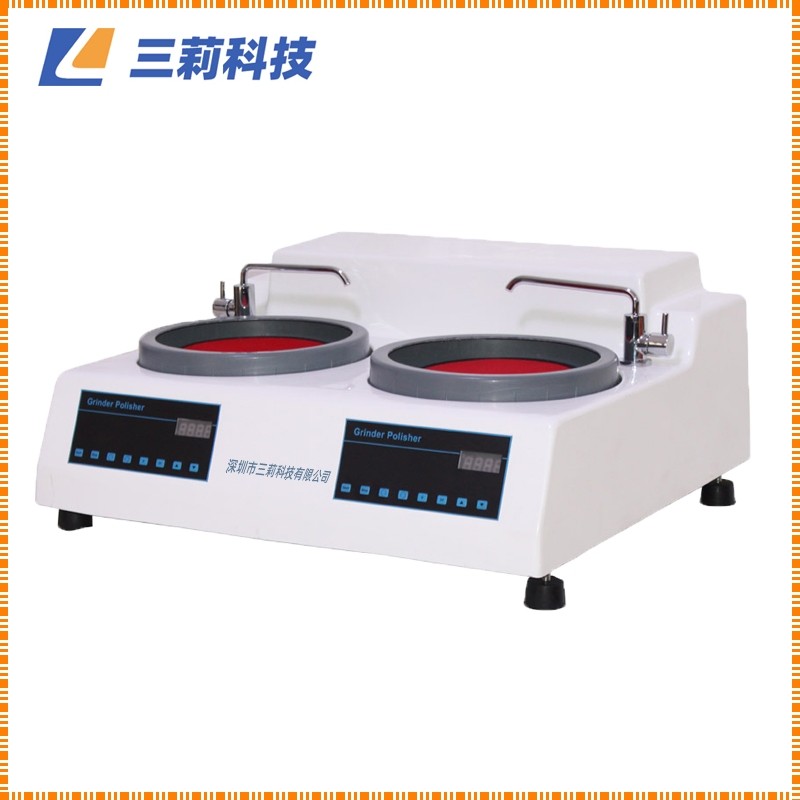

SNMP-2DE型金相試樣磨拋機為雙盤臺式機，適用于對金相試樣進行粗磨、精磨和拋光操作。

本機采用微處理器控制系統，可直接獲得50-600轉/分鐘之間的轉速，從而使本機具有更加廣泛的應用性。本機具有雙控制系統，可供兩人同時操作。

本機帶有冷卻裝置，可以在研磨拋光時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。該機使用方便、安全-可靠，是工廠、科研單位以及大專院校實驗室的理想制樣設備。

本機由底座、電機、磨拋盤及控制面板等組成。本機采用ABS外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

主要技術指標

Main Specifications

磨拋盤直徑：Φ203mm（可訂制Φ230mm、Φ250mm）

磨拋盤轉速：50-600轉/分鐘（無級變速）150轉/分鐘和300轉/分鐘兩級定速

砂紙直徑：200mm（可訂制Φ230mm、Φ250mm）

輸入電壓：單相 AC220V  50Hz

輸入功率：550W

外形尺寸：710*680*330mm

凈    重：50KG

各部件功能簡介

Brief introduction of each coSNMPonent function

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

擋水圈：磨拋過程中防止水外濺。

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；整機啟動、停止控制。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

產品優勢

Product advantages

01 本機采用ABS外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。雙盤雙控，可兩人同時操作使用，使用方便、穩定-可靠。

02  全銅水龍-頭

03  品牌變頻器

操作鍵盤及顯示

Operation keyboard and display

A：顯示屏：設備上電后，顯示“OK”，表明系統供電正常。

B：啟動鍵：當系統處于停止?fàn)顟B(tài)時，按下該健，設備運轉。

C：停止鍵：機器處于運轉狀態時，按下該鍵，系統停止運轉。

D：轉向鍵：在機器處于正向運轉過程中，按下該鍵機器將改變方向，為反向運轉。

E：V鍵和2V鍵：是二級定速鍵。按V鍵，磨拋盤轉速為300轉/分鐘，按2V鍵，磨拋盤轉速為500轉/分鐘。 V鍵和2V鍵只能在運轉中設定。

F：△鍵和▽鍵：為無級調速鍵，機器在運轉過程中，按△鍵，轉速上升，按▽鍵轉速下降。z 高轉速為600轉/分鐘,z 低速為50轉/分鐘。

裝 箱 單

Packing List
