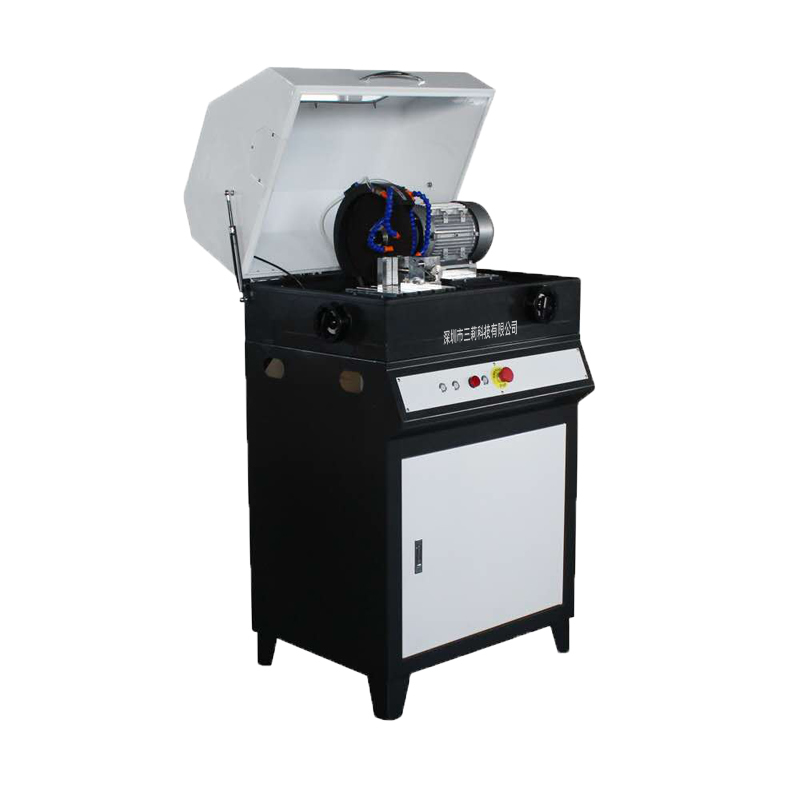

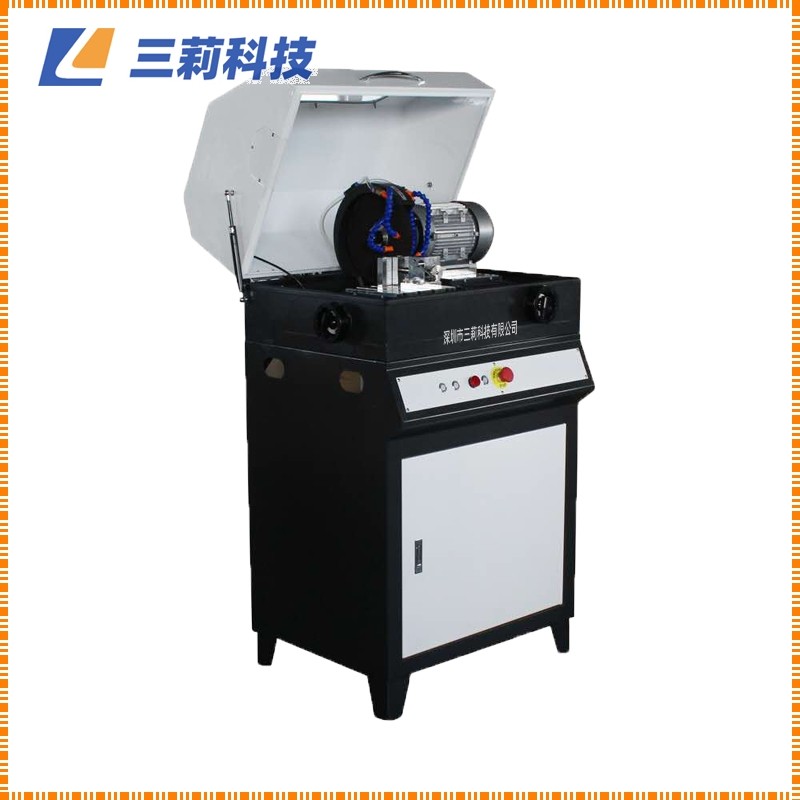

雙罩殼全封閉結構和快速夾緊機構SNQG-4A金相試樣材料多功能切割機

重要注意事項和安全信息

Important notices and safety information

SNQG-4A型多功能切割機，主要用來切割圓柱體和多角形及有凸臺等不規則的一般金相試樣材料。

該機是采用雙罩殼全封閉結構和快速夾緊機構。可保證在安全狀態下進行切割試樣，該機裝置有前、后、左、右拖板試樣的厚薄可任意調整，進給速度可操控。

為避免在切割中因過熱而燒傷試樣材料的組織，該機配有強冷卻系統，并在切割時試樣可任意轉位，可避免試樣在切落時表面的微燒傷，可增大切割截面，提高切割砂輪片的利用率，具有操作使用維護保養方便等優點，是切割不規則試樣材料的極佳設備。

主要技術指標

Main Specifications

最大切割截面：    φ65mm

切割臺尺寸：       250*300mm

Y軸移動行程：    130mm

X軸移動行程：    50mm

轉速：    2800r/min

砂 輪 片規格：    φ250*2*32mm

切割方式：    手動

冷卻系統：    水冷2通道

機臺形式：    立式

輸入功率：    2.2KW

外形尺寸：    730*600*1370mm

凈    重：    150KG

產品優勢

Product advantages

01 本機外殼采用噴塑處理，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

02  二通道冷卻系統，對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

03裝配急停開關，緊急情況可緊急停止機器運轉。

04工作臺可橫向移動，更適用于試樣需多段切割。
