自動控制的金相試樣切割機 SLQ-160Z金相試樣大型切割機

重要注意事項和安全信息

Important notices and safety information

SLQ-160Z型金相試樣大型切割機是一種PLC自動控制的金相試樣切割機，用控制系統驅動步進，伺服電機運動控制，X,Y，Z方向自動控制，切割可根據材料硬度變換進刀速度量，達到最快切割效果，切割主軸轉速變頻控制，可以調節切割片的切割線速度。具有非常高可靠性和控制能力。

本機具有電子手輪、自動隨意轉換，X,Y,Z手動調整并且加裝三速調節，可以更好的控制移動速度，進行切割對刀。觸摸屏顯示各種切割數據，顯示更準確，一目了然，定位，在切割時更好的對切割工件進行定位。

      本機有砍式切割、間歇切割、往復切割、三種功能切割方式，切割時能根據材料的硬度調整切割速度，達到快速切割工件的目的，切割鋼材實體圓柱切割時，可選擇不同的切割方式。

設計更人性化,運用了人機工程學原理.最大特點:噪音低,操作方便,外形美觀，使用安全.是實驗室制樣設備之一。

主要技術指標

Main Specifications

切割進給速度：       用戶根據需要可修改設置速度

工作臺尺寸：          600*800mm

X軸最大行程距離：    150mm

Z軸最大行程距離：    290mm

Y軸最大行程距離：    750mm

砂輪片直徑：         φ500*32*4

最大切割直徑：       170mm

冷卻水箱容積：       150L

供電：              三相五線380V50HZ

外形尺寸：       1850*1650*1900mm

凈    重：       2500KG

各部件功能簡介

Brief introduction of each component function

觸摸屏：對切割機切割試樣的時間設置；整機啟動、停止控制。

急停按鈕：系統的緊急停止按鈕，按下系統停止動作，右轉后系統正常動作。

啟動按鈕：按啟動按鈕，系統送電

停止按鈕：按停止按鈕，系統斷電。

電源總開關：整個系統的電源供電開關，機器不用時用于關掉機器總電源。

產品優勢

Product advantages

面板上裝有觸摸屏，和啟動，停止，急停按鈕開關。設備送電后打開總電源開關，按啟動按鈕，系統送電，按停止按鈕，系統斷電。急停按鈕為系統的緊急停止按鈕，按下系統停止動作，右轉后系統正常動作，電源總開關為整個系統的電源供電開關，機器不用時用于關掉機器總電源。

操作鍵盤及顯示

Operation keyboard and display

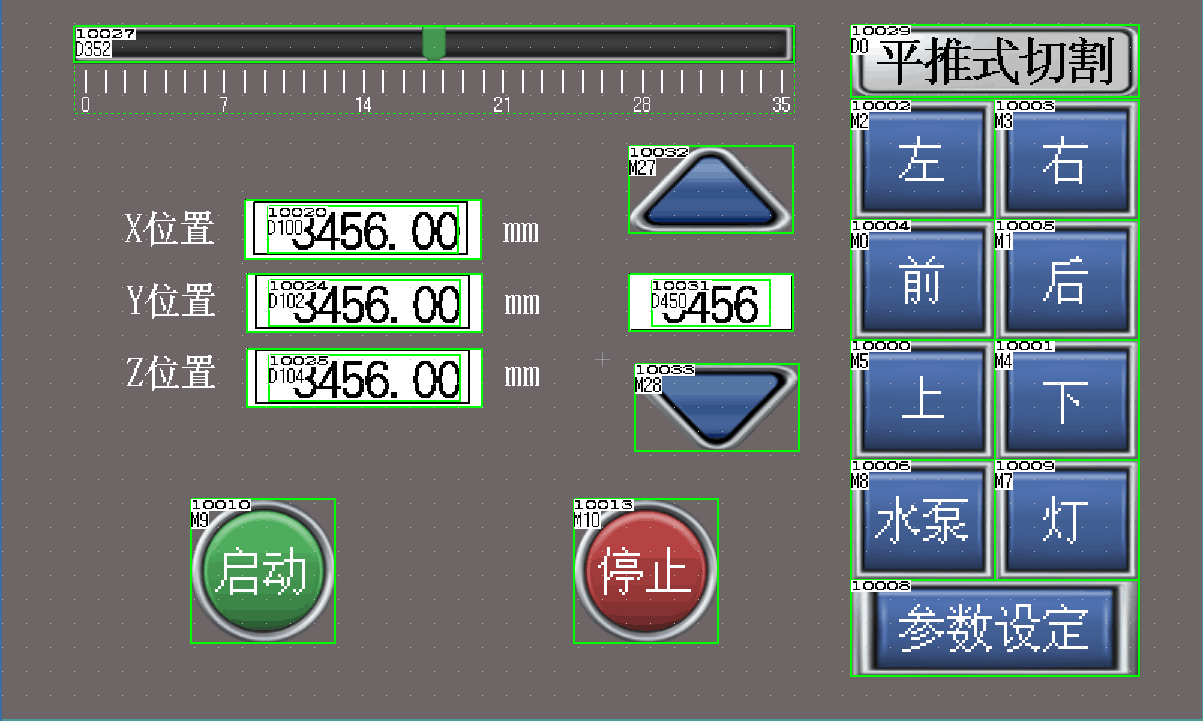

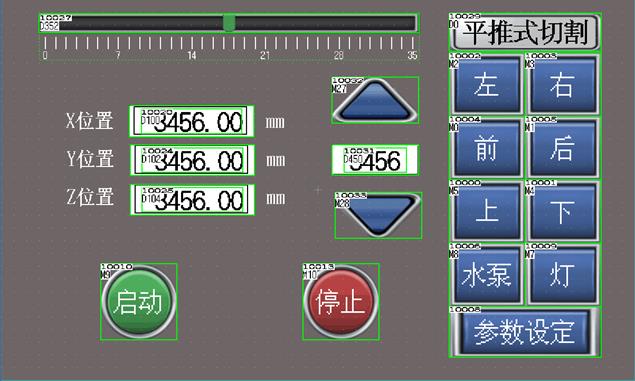

主畫面從上到下分別顯示：切割主電機工作電流指示，X.Y.Z位置顯示，主軸轉速上下調速按鍵和轉速顯示，自動啟動.停止按鈕，切割模式顯示，方向按鍵，參數設定按鈕。

【正/反】磨拋盤運行方向選擇，如果當前正轉，按一下反轉。

【壓力表】當使用本機時壓力表起初應調為0.1mpa，然后機器運轉時轉動旋鈕（+）逐漸加大壓力。

【參數設備菜單】轉速、工作時間等參數設置。

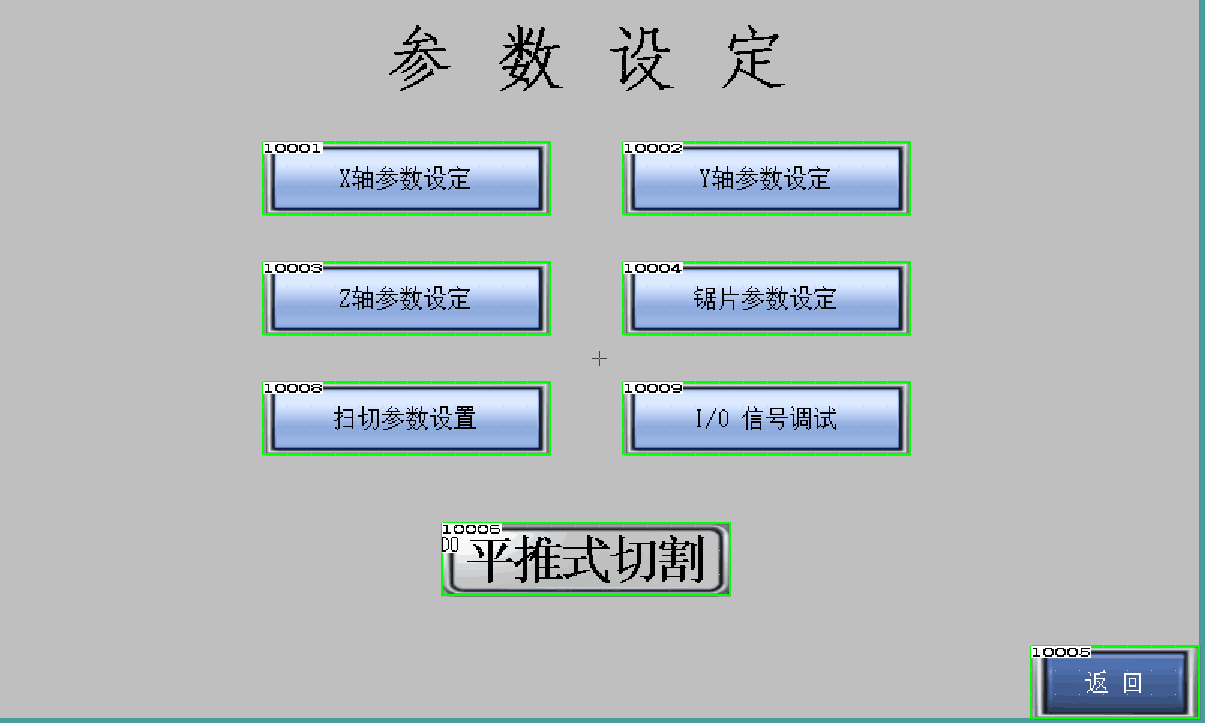

由主畫面點擊參數設定可以進入6分畫面：X軸參數設定、Y軸參數設定、Z軸參數設定、鋸片參數設定、掃切參數設置、I/O信號調試和切割模式轉換按鈕

點擊參數設定內的六個參數設定分別進入各自的設定畫面。

切割方式按鈕分別切換：平推試切割，掃試切割，砍式切割；

平推式切割是由Y軸運動來完成切割，由Y軸參數設定內的切割距離和切割速度來控制，并且在Y軸參數設定內還可以改變切割模式（直接切割，間歇切割，進退切割）。

掃試切割是在參數設定里掃試參數設定內設定參數。

砍式切割是由Z軸運動來完成切割，由X軸參數設定內的切割距離和切割速度來控制，并且在X軸參數設定內還可以改變切割模式（直接切割，間歇切割，進退切割）。

①手動速度設定：設定觸摸屏上手動調節速度，可根據需要調節數值的大小來控制手動移動的速度，

②自動速度設定：設定自動切割時的自動切割速度，根據不同工件的材質，硬度，切割厚度 。設定不同的切割速度。

③切割距離設定：設定根據不同切割模式設定，此設定是往復切割模式的設定值，與后退距離設定配合使用，切割距離設定值應大于后退距離設定值。

④后退距離設定：設定根據不同切割模式設定，此設定是往復切割模式的設定值，所設定的后退距離。此設定值小于切割距離設定值。

⑤切割行程設定：設定根據不同工件的切割長度來設定，所要切割工件的長度，設定值應大于工件的實際切割尺寸。

⑥切割停頓時間設定：設定間歇停頓時間，此設置是設定切割距離設定值后停頓時間，到達設定時間后再次切割，實現了間歇切割模式的設定。

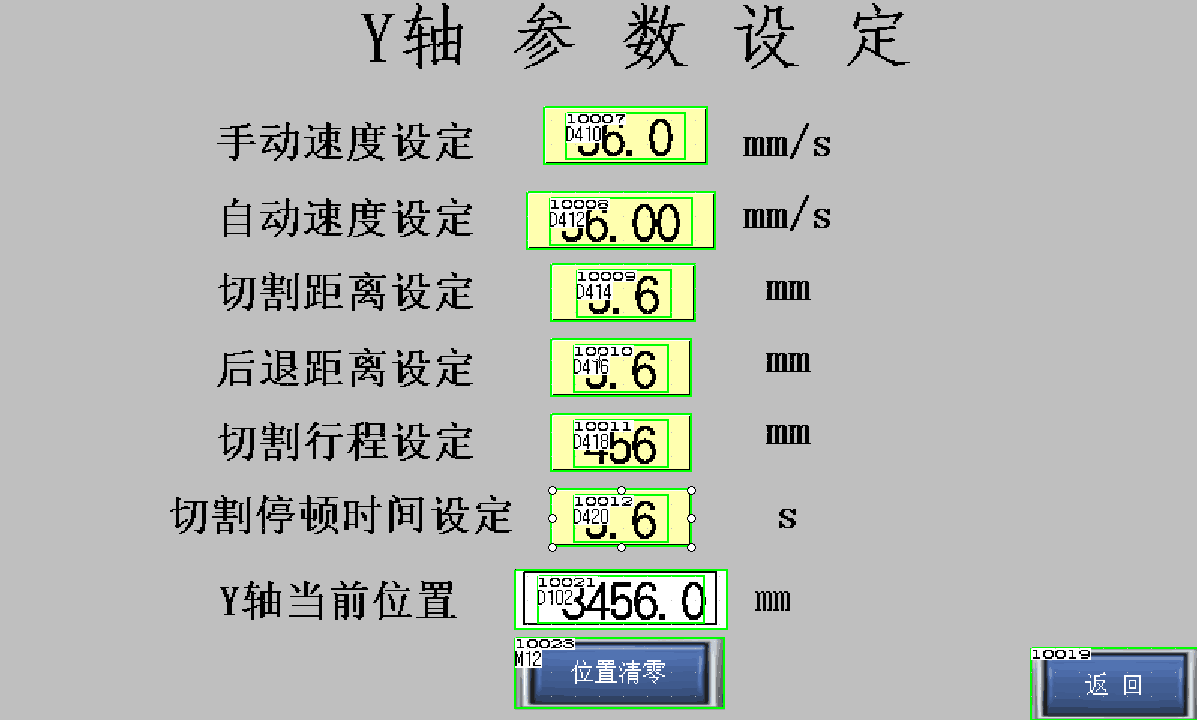

⑦ Y軸當前位置：顯示當前位置數值，如需置零，需按位置清零按鍵數值將回零。

   Z軸畫面與Y軸雷同。

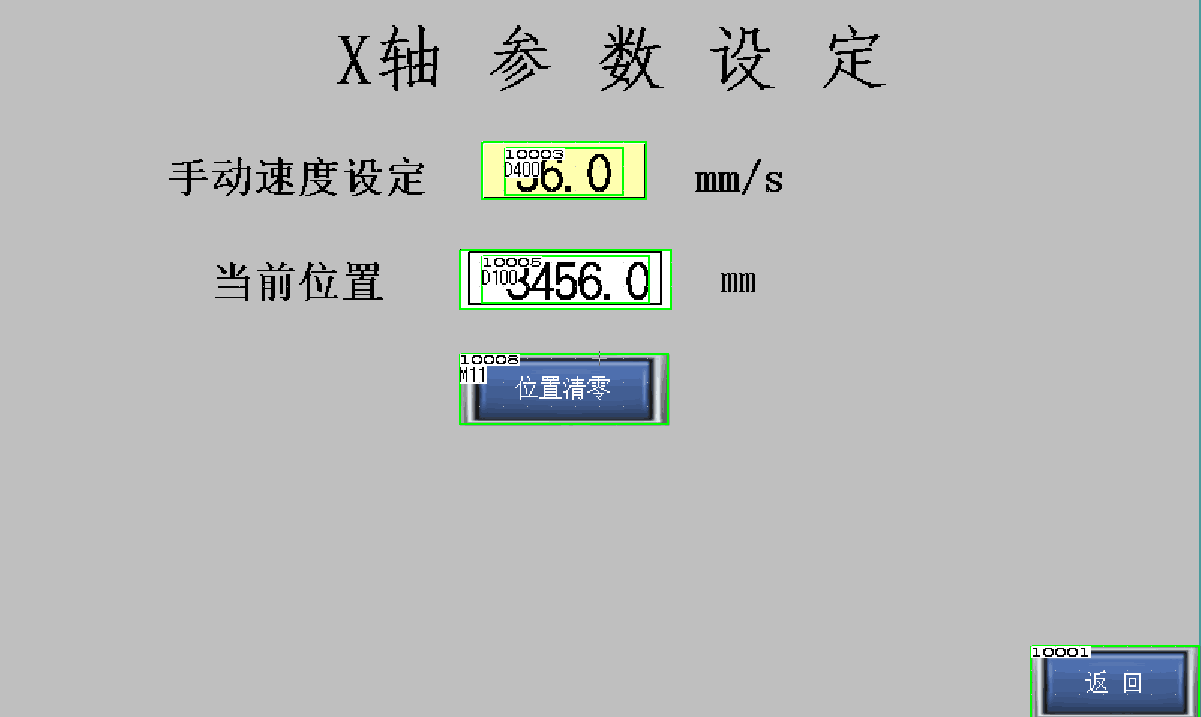

X操作畫面

手動速度設定：設定屏幕左右的手動調節速度，根據不同需要調節手動速度設定值

當前位置：顯示當前位置數值，如需回零，需按位置清零按鍵數值將回零。

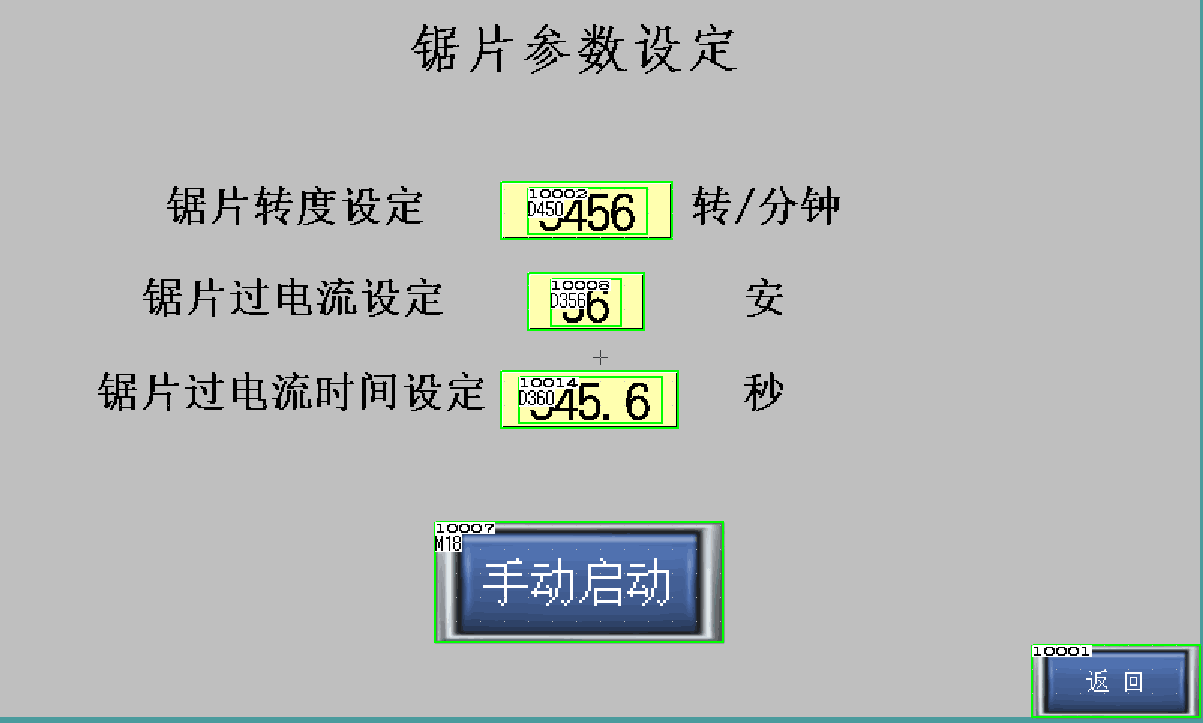

鋸片參數設定

鋸片參數設定根據不同切割工件的材質，硬度，砂輪片的直徑來調節切割鋸片轉度設定，此款切割機zui高轉速2600轉。在主畫面主軸轉速上下調節按鍵可隨時調節主軸轉速。鋸片過電流設定：是為了更好的保護主電機的一個保護設定，當電機電流超過設定值后達到電流時間設定后電機將停止運行，設備停止工作。這樣更好的保護了主軸電機。出廠時鋸片過電流設定20安，鋸片過電流時間設定5秒。

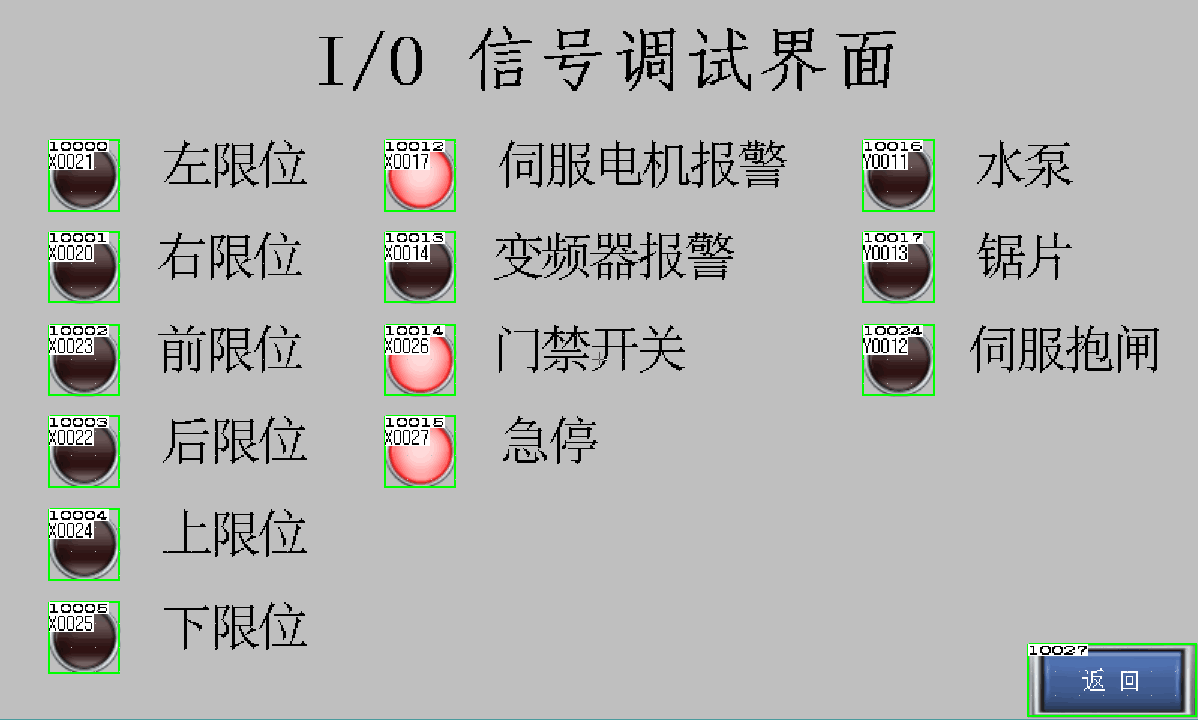

I/O信號調試界面

狀態顯示畫面顯示系統的狀態，系統有故障時可進入這個畫面檢查系統的故障

顯示設備的功能及設備參數和注意事項。

裝 箱 單Packing List
