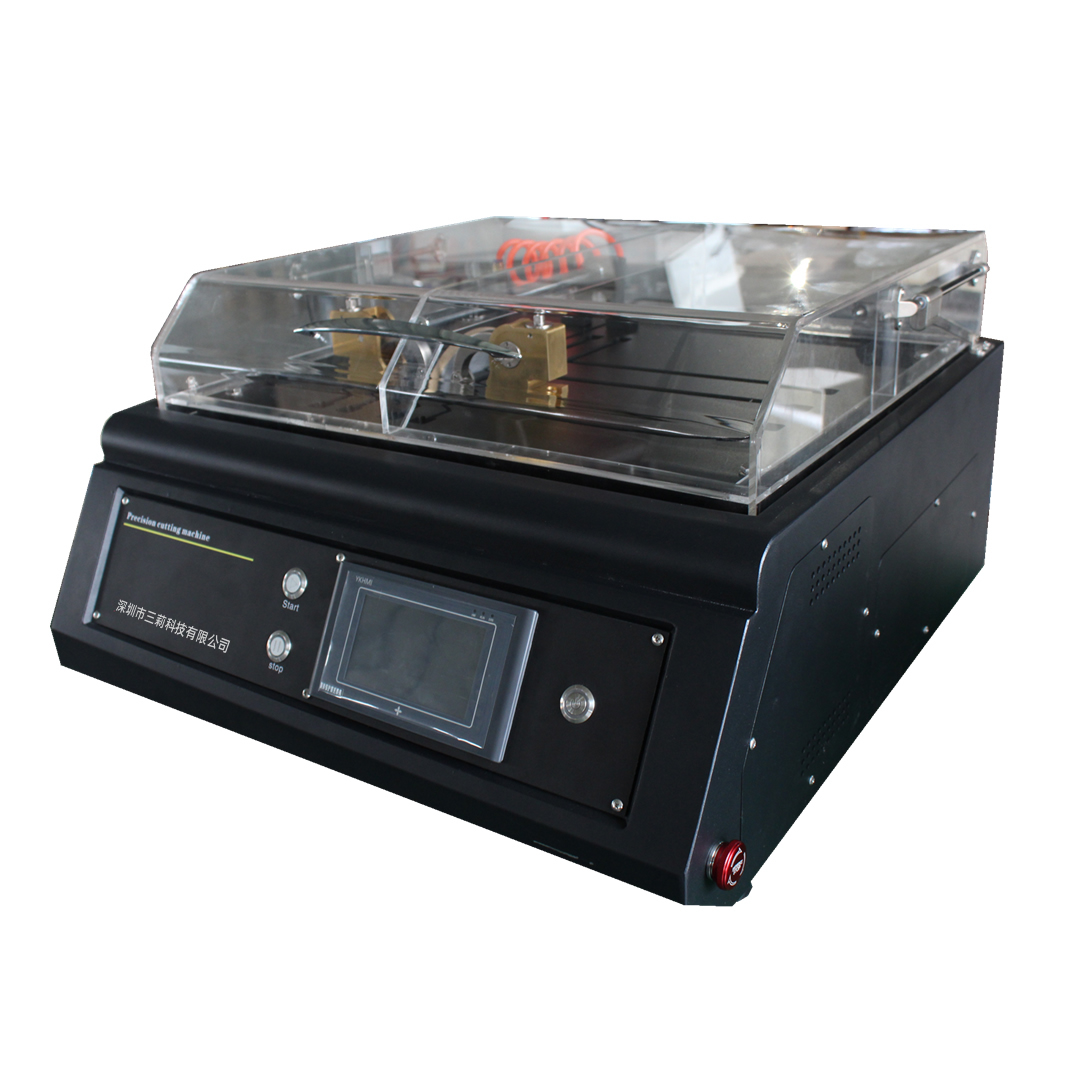

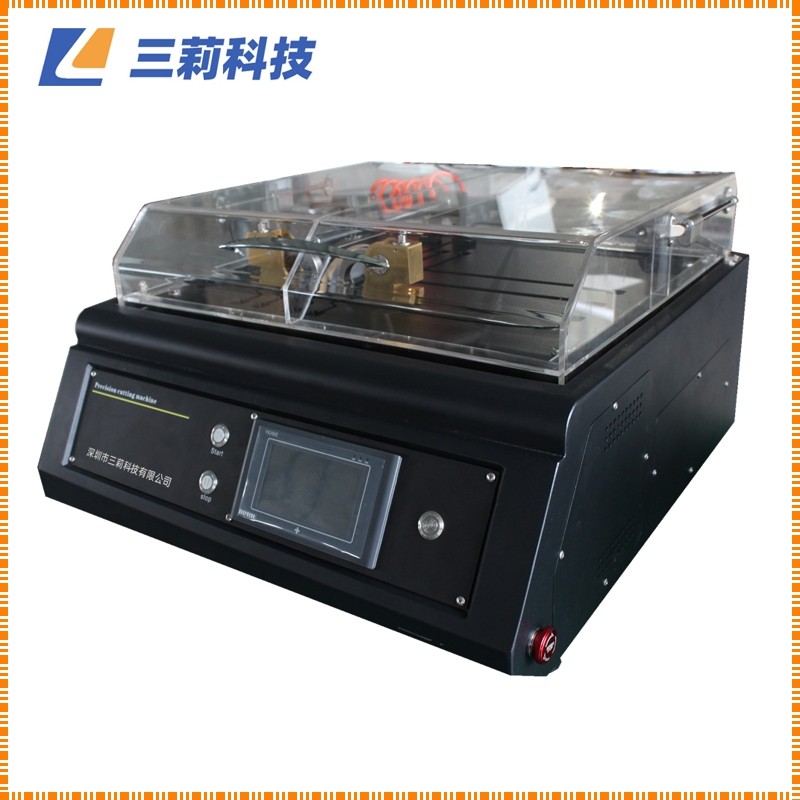

SNPBQ-200金相精密平板切割機

重要注意事項和安全信息

Important notices and safety information

SNPBQ-200型金相精密平板切割機適用于切割半導體、晶體、線路板、緊固件、金屬材料、巖石和陶瓷等樣品。

本機機身流暢，寬敞大方，提供了良好的工作平臺。并采用高扭矩大功率伺服電機及無極變速控制系統，工作效率高且穩定。是針對平板類式樣而研發的一種平板式樣切割機。

本機良好的可視性和切割能力，最大限度地降低了操作難度，使用簡便。而且該機配備了多種不同夾具，能夠切割不規則形狀的工件，是適合科研院校和企業的精密切割機。

該設備具有寬大的透明防護切割室，可以直觀的觀察切割過程。

電子觸摸式顯示屏，調節控制高精度主軸，轉速和主軸切割移動速度和切割距離，使用更簡       便，操作更輕松，具有自動切割功能，減輕操作者的工作疲勞，保證了試樣切割機的一致性，是企業和科研院所制備試樣的理想設備。

主要技術指標

Main Specifications

Y向行程：       200mm

切割方式：       直線，脈沖

金剛石切割片：       φ200*0.9*32mm

主軸轉速：       500-3000，可定制

自動切割速度：       0.01-3mm/s

手動速度：       0.01-15mm/s

沖擊切割距離：       0.1-2mm/s

最大切割厚度：       40mm

工作臺最大加持長度：585mm

工作臺最大加持寬度：200mm

顯示：              5寸觸摸一體機控制

使用方法數據：      可調取10種

工作臺尺寸：        500*585mm

功率：              600W

電源：              單相220V

外形尺寸：       660*700*400mm

凈    重：       85KG

各部件功能簡介

Brief introduction of each component function

磨拋頭：內含機械電氣控制，是整機組成的重要部分。

磨拋頭控制面板：調節壓力控制參數調節。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

操作鍵盤及顯示

Operation keyboard and display

液晶顯示

裝 箱 單

Packing List
