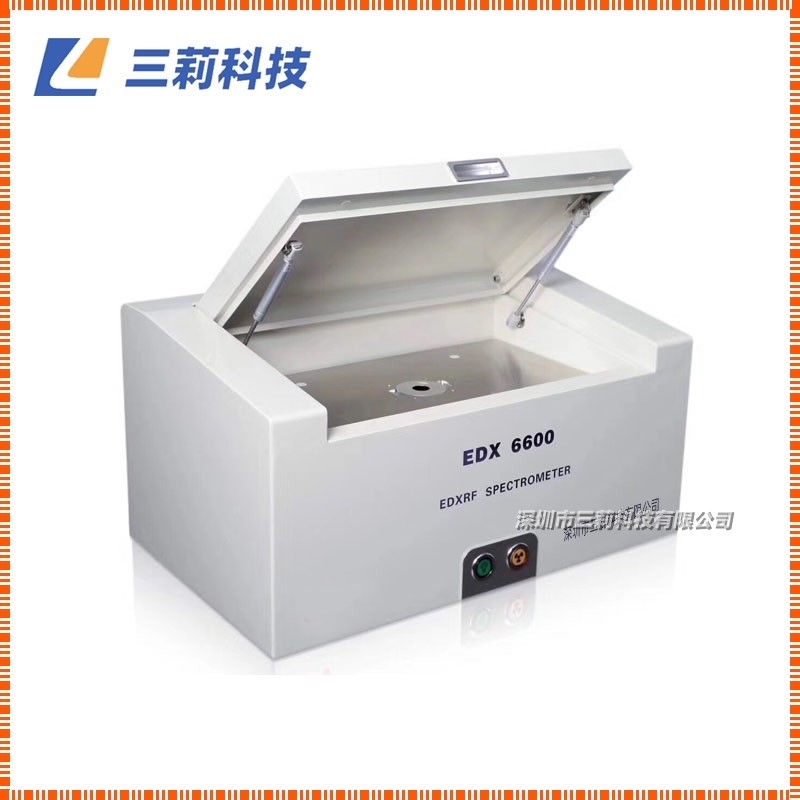

EDX 6600能量色散X熒光光譜儀 無鹵測試，鍍層測厚，合金成份分析

用途：【RoHS指令，EN71-3玩具指令,94/62/EC包裝指令,無鹵測試，鍍層測厚，成份分析等檢測】

1.5. 工作條件：

● 工作溫度：15-30℃

● 相對濕度：40%～50%

● 電源：AC :220V ±5V

1.6. 技術性能及指標:

1.6.1. 元素分析范圍從硫(S)到鈾(U)；

1.6.2. 元素含量分析范圍為2 PPm到99.99%；

1.6.3. 測量時間：100-300秒；

1.6.4. RoHS+鹵素指令規定的有害元素Cd/Pb/Cr/Hg/Br/CI其檢測限度zui高達2PPM；

1.6.5 采用微聚焦準直技術，最小可達Ф0.5mm,應對小樣品測試輕松自如。

1.6.6 能量分辨率為149±5電子伏特；

1.6.7溫度適應范圍為15℃至30℃；

1.6.8 電源：交流220V±5V；（建議配置交流凈化穩壓電源。）

1.7.產品特點

1.7.1EDX6600是針對ROHS、EN71等環保指令設計得一款產品。

1.7.2打破傳統儀器直線的設計，采用流線體的整體化設計，儀器時尚大方。

1.7.3采用美國型的Si-pin探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

1.7.4采用自主研發的SES信號處理系統，有效提高測量的靈敏度，讓測量更。

1.7.5一鍵式自動測試，使用更簡單，更方便，更人性化。

1.7.6七種光路校正準直系統，根據不同樣品自動切換。

1.7.7多重防輻射泄露設計，輻射防護級別屬于同類產品zui高級。

1.7.8先進的一體化散熱設計，使整機散熱性能得到極大提高，保證了核心部件的運行安全。

1.7.9的機芯溫控技術，保證X射線源的運行，有效延長其使用壽命，降低使用成本。

1.7.10多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。

1.7.11ROHS測試軟件，標準視窗設計，界面友好，操作方便。

1.7.12本機采用USB2.0接口，有效地保證了數據準確高速有效的傳輸。

2.儀器硬件部分主要配置

2.1Si-pin電制冷半導體探測器:（型探測器）

2.1.1.  Si-pin電制冷半導體探測器；分辨率：149±5電子伏特

2.1.2. 放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。

2.2  X射線激發裝置:

2.2.1. 燈絲電流最大輸出：1mA；

2.2.2 .屬于半損耗型部件，50W，空冷。

2.3  高壓發射裝置:

2.3.1. 電壓最大輸出： 50kV；

2.3.2.最小5kv可控調節

2.3.3.自帶電壓過載保護

2.4 多道分析器:

2.4.1. 將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件。

2.4.2  .最大道數： 2048；

2.4.3  包含信號增強處理

2.5光路過濾模塊

2.5.1  降低X射線光路發送過程中的干擾，保證探測器接收信號準確。

2.5.2  將準直器與濾光處整合；

2.6  準直器自動切換模塊

2.6.1多達7種選擇，口徑分別為8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

2.7  濾光片自動切換模塊

2.7.1五種濾光片的自由選擇和切換。

2.8  準直器和濾光片的自由組合模塊

2.8.1 多達幾十種的準直器和濾光片的自由組合。

2.9  工作曲線自動選擇模塊

2.9.1 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化

演繹得更，使操作更人性，更方便。

3. 軟件MeaRohs2008

4.1.1軟件簡介

針對ROHS檢測而開發，對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

4.1.2功能介紹

※應對歐盟RoHS指令中六種物質涉及的五種元素 Cd, Pb, Hg, Br, Cr測試，測量時間為100-300秒

※操作界面簡潔直觀，使用方便，無需人士操作

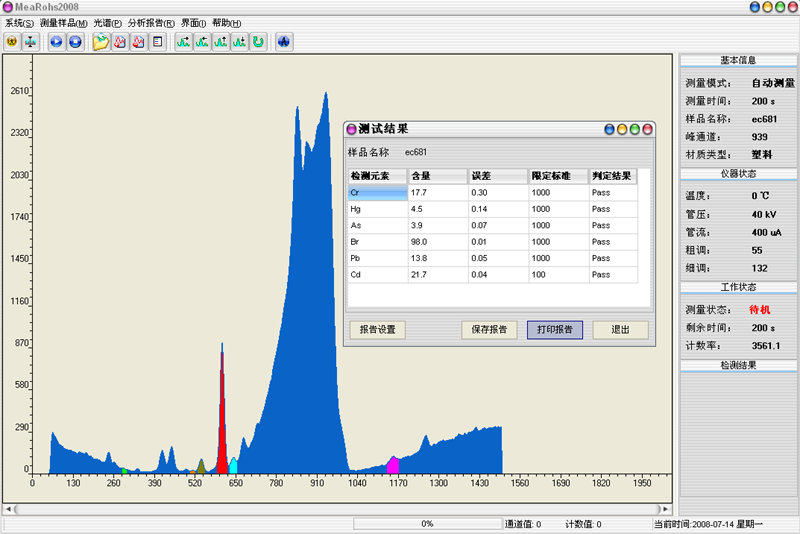

如下圖所示：

※可自動選擇適合的校準曲線，測量更方便，更準確。

※中英文界面自動切換，并具有第三方語言訂制功能

※自動校準儀器。

※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線

※多種報告形式打印。如下圖所示：

※可同時顯示多個光譜圖

※的機芯溫度監控技術，保證X射線源的運行，有效延長其使用壽命，降低使用成本。

4. 樣品配置

標準樣品用于制作工作曲線

4.1  樣品腔

開放式大樣品腔

4.2  標樣

歐盟標樣EC680K

純銀樣品
