EDX6000E能量色散X熒光光譜儀RoHS鹵素檢測儀/合金成分分析儀/鍍層測厚儀

{RoHS鹵素檢測儀/合金成分分析儀/鍍層測厚儀}

1.5工作條件：

1.5.1工作溫度：15-30℃

1.5.2相對濕度：40%～60%

1.5.3電   源：AC220V±5V

1.6技術性能及指標:
1.6.1元素分析范圍從硫(S)到鈾(U)
1.6.2元素含量分析范圍為2PPm到99.99%

1.6.3測量時間：60-200秒

1.6.4RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br）其檢測限度zui高達2PPM

1.6.5能量分辨率為149±5電子伏特

1.6.6溫度適應范圍為15℃至30℃

1.6.7電源：交流220V±5V


1.7產品特點:

EDX6000E是針對RoHS檢測、合金元素分析、電鍍層測厚等設計的一款產品

打破傳統儀器直線的設計，采用流線體的整體化設計，儀器時尚大方

采用美國的Si-PIN探測器，電致冷而非液氮制冷，體積小、數據分析準確，維護成本低

采用自主研發的SES信號處理系統，有效提高測量的靈敏度，讓測量更

一鍵式自動測試，使用更簡單，更方便，更人性化

七種光路校正準直系統，根據不同樣品自動切換

多重防輻射泄露設計，輻射防護級別優于同類產品。

先進的一體化散熱設計，使整機散熱性能得到極大提高，保證了核心部件的運行安全的機芯溫控技術，保證X射線源的運行，有效延長其使用壽命，降低使用成本

多重儀器配件保護系統，并可通過軟件進行全程監控,讓儀器工作更穩定、更安全

測試軟件，標準視窗設計，界面友好，操作方便

本機采用USB3.0接口，有效地保證了數據準確高速有效的傳輸

2.儀器硬件部分主要配置

2.1Si-PIN電制冷半導體探測器

       2.1.1Si-PIN電制冷半導體探測器；分辨率：149±5電子伏特

       2.1.2放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大

2.2X射線激發裝置

2.2.1燈絲電流最大輸出：1mA

2.2.2屬于半損耗型部件，50W空冷

2.3高低壓電源

2.3.1電壓最大輸出：50kV

2.3.2最小5kv可控調節

2.3.3自帶電壓過載保護

2.4多道脈沖幅度分析器

2.4.1將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件

2.4.2最大道數：4096

2.4.3包含信號增強處理

2.5光路過濾模塊
2.5.1降低X射線光路發送過程中的干擾，保證探測器接收信號準確

2.5.2將準直器與濾光片整合

2.6準直器自動切換模塊

2.6.1多達7種選擇，口徑分別為8-1＃,8-2＃,8-3＃,4＃，2＃,1＃,0.5＃

2.7濾光片自動切換模塊

2.7.1五種濾光片的自由選擇和切換


2.8準直器和濾光片的自由組合模塊

2.8.1多達幾十種的準直器和濾光片的自由組合


2.9工作曲線自動選擇模塊

2.9.1自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化演繹得
更，使操作更人性，更方便。

3.軟件配置
3.1RoHS有害元素分析軟件
3.1.1針對RoHS檢測而開發，對采集的光譜信號進行數據處理、計算并報告
顯示測量結果。

3.2合金成分元素分析軟件

3.2.1元素分析范圍：從硫（S）到鈾（U）

3.2.2一次可同時分析24個元素

3.2.3分析檢出限可達100PPM

3.2.4含量分析范圍一般為100ppm—99.9%

3.2.5軟件自帶多種圖像處理和分析計算方法

3.2.6多次測量重復性可達0.1％

3.2.7長期工作穩定性為0.1％
3.2.8能量分辨率為149±5eV
3.2.9軟件自帶多種圖像處理和計算方法

3.3FP金屬鍍層分析軟件

3.3.1元素分析范圍：從硫（S）到鈾（U）

3.3.2一次可同時分析3層以上鍍層

3.3.3分析檢出限可達0.1μm

3.3.4分析厚度一般為0.1μm到30μm之間

3.3.5多次測量重復性可達0.1μm（對于小于1μm的最外層鍍層）

3.3.6長期工作穩定性為0.1μm（對于小于1μm的最外層鍍層）

3.3.7配置小孔準直器，測試光斑在0.2mm以內

3.3.8探測器能量分辨率為149±5eV

3.3.9應用領域:金屬電鍍層厚度的測量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等

3.4功能介紹

       ※應對歐盟RoHS指令中六種物質涉及的五種元素Cd,Pb,Hg,Br,Cr測試，
測量時間為60-200秒

※操作界面簡潔直觀，使用方便，無需人士操作

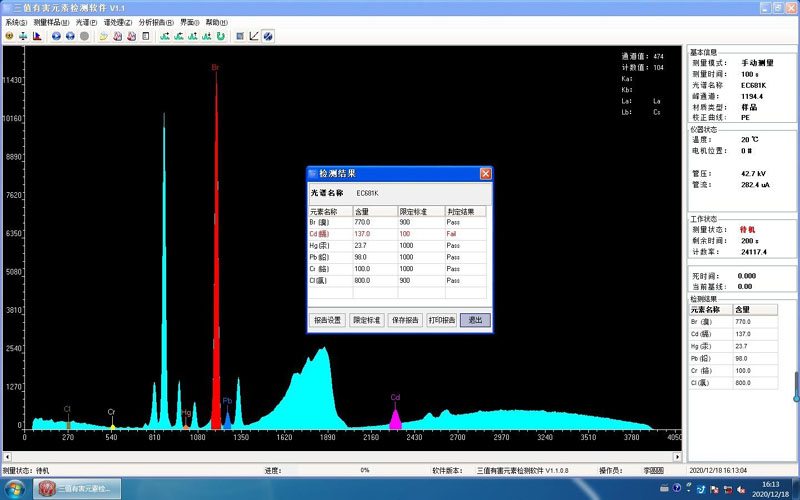

如下圖所示：

※可自動選擇適合的校準曲線，測量更方便，更準確
※中英文界面自動切換，并具有第三方語言訂制功能
※自動校準儀器
※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線
※多種報告形式打印
※可同時顯示多個光譜圖
※機芯溫度監控技術，保證X射線源的運行，有效延長其使用壽命，降低使用成本

4.樣品配置

4.1樣品腔
開放式大樣品腔

4.2標樣
標準樣品
銀校準片
